管道烟雾探测器 – UG-5-AFR
UG-5-AFR

应用

UG-5-AFR 专为通风管道中的烟雾探测而开发，将烟雾探测器与继电器控制系统相结合，特别适用于建筑技术。所有外壳组件的设计都着眼于气流优化，这意味着该设备可以在管道上以4种位置角度集成到系统中：0°、 90°、180° 和 270°。
UG-5-AFR 有一个集成控制单元，用于控制防火板和风扇（需要可选的 DIBt 认证），以及用于激活声音报警和/或视觉警报。

技术参数

电源	24VAC/VDC 或 230V AC
测量原理	光电扫描
电流消耗	max. 30 mA @ 230 VAC, max. 220 mA @ 24 VAC/VDC
报警输出	2 x 无电位转换触点 max. 250 V (8 A), 3 x 无电位闭合触点 max. 250 V (5 A)
配置	烟雾探测器上的 LED指示灯、工作指示灯、烟雾警报、系统错误、警报记忆
外壳	ABS 合成材料
材料	保护管：铝合金

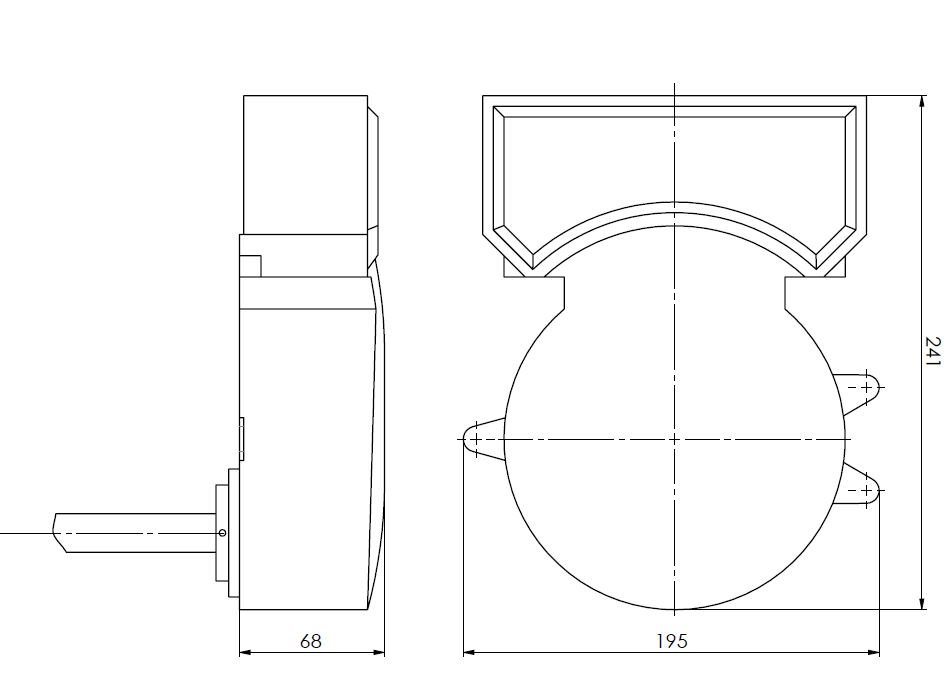

尺寸	文丘里管：长度 0.6 m，开口直径 38 mm
重量	约 1100 g
防护等级	IP54
防护等级	II
流速	1-20 m/s
工作温度	-10 °C … +55 °C
认证	VdS G205041, CE认证, prEN-54-27, DIBt Z-78.6-232

特点

型号	电源	输出信号	认证
UG-5-AFR-24V	24 VAC/DC	2个交换触点, 3个闭合触点	VdS, CE
UG-5-AFR-24V-Z	24 VAC/DC	2个交换触点, 3个闭合触点	VdS, CE, DIBt
UG-5-AFR-24V-MB	24 VAC/DC	2个交换触点, 3个闭合触点，Modbus	VdS, CE
UG-5-AFR-24V-MB-Z	24 VAC/DC	2个交换触点, 3个闭合触点，Modbus	VdS, CE, DIBt
UG-5-AFR-230V	230 VAC	2个交换触点, 3个闭合触点	VdS, CE
UG-5-AFR-230V-Z	230 VAC	2个交换触点, 3个闭合触点	VdS, CE, DIBt
UG-5-AFR-230V-MB	230 VAC	2个交换触点, 3个闭合触点，Modbus	VdS, CE
UG-5-AFR-230V-MB-Z	230 VAC	2个交换触点, 3个闭合触点，Modbus	VdS, CE, DIBt
配件
ST5	文丘里管 1,5m
ST9	文丘里管 2,8m
UG-MB-75	安装支架
UG-COVER-75	防水外壳
